自力式壓力調節閥分為自力式壓力、壓差和流量調節閥三個系列。自力式壓力調節閥根據取壓點位置分閥前和閥后兩類，取壓點在閥前時，用于調節閥前壓力恒定；取壓點在閥后時，用于調節閥后壓力恒定。

當將閥前和閥后壓力同時引入執行機構的氣室兩側時，自力式壓差調節閥可以調節調節閥兩端的壓力恒定，也可將安裝在管道上孔板兩端的壓差引入薄膜執行機構的氣室兩側，組成自力式流量調節閥，或用其他方式將流量檢測后用自力式壓差調節閥實現流量調節。

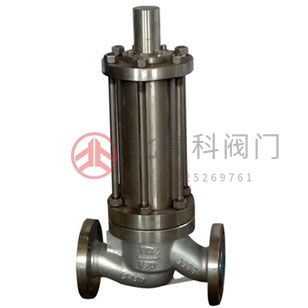

HY-高粘流體專用自力式調節閥是一個新的調節閥種類。相對于手動調節閥，它的優點是能夠自動調節；相對于電動調節閥，它的優點是不需要外部動力。應用實踐證明，在閉式水循環系統（如熱水供暖系統、空調冷凍水系統）中，正確使用這種閥門，可以很方便地實現系統的流量分配；可以實現系統的動態平衡；可以大大簡化系統的調試工作；可以穩定泵的工作狀態等。

主要性能指標

設定值偏差 ±8%

允許泄露量

(在規定實驗條件下)硬密封4×0.01%閥額定容量

軟密封DN15～50 DN65～125 DN150～250

10氣泡/min 20氣泡/min 40氣泡/min

允許工作溫度

公稱通徑15～125mm 150～250mm

密封型式 硬密封 ≤150℃ ≤140℃

冷卻罐≤200℃ 冷卻罐和加長件≤200℃

冷卻罐和散熱片≤350℃ ※ 冷卻罐和加長件≤300℃ ※

軟密封 ≤150℃

注：※表示該閥允許工作溫度，僅當介質為蒸汽時有效，且耐溫至350℃需選用PN40的閥體。

主要外形尺寸

公稱通徑(DN) 20 25 32 40 50 65 80 100 125 150 200 250 300

法蘭接管尺寸(B) 383 512 603 862 1023 1380 1800 2000 2200

法蘭端間距(L) 150 160 180 200 230 290 310 350 400 480 600 730 850
